【趣谈机械】斗式提升机的结构原理与优势特征

【趣谈机械】斗式提升机的结构原理与优势特征

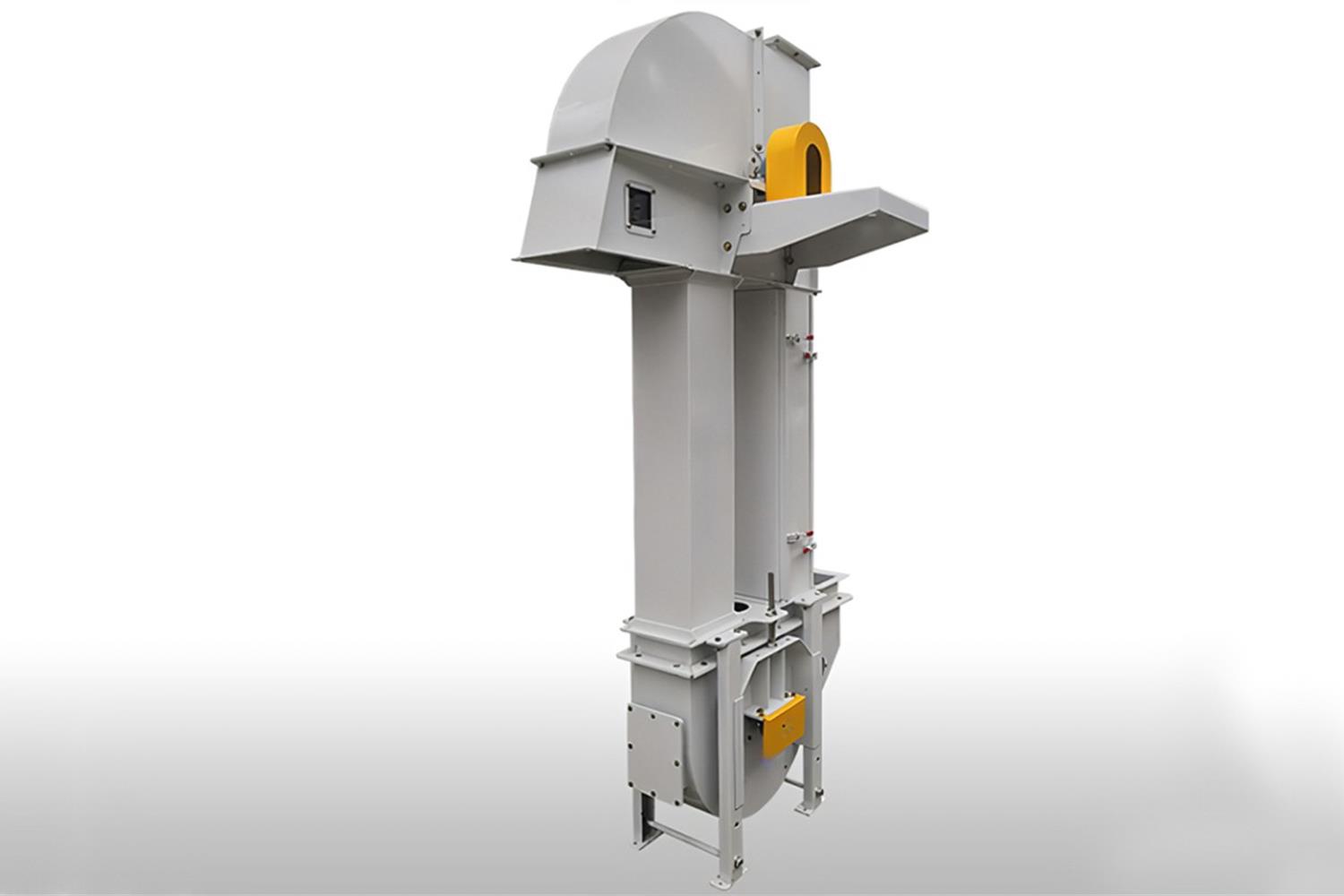

什么是斗式提升机

你有没有见过粮仓、矿山、水泥厂里那种“竖着往上送料”的大机器？它们能把低处的散料源源不断地送到高处，这就是斗式提升机。

简单说，斗式提升机靠的是一条无端牵引件（比如链条或皮带）上均匀固定着一系列料斗，料斗舀起物料，被牵引件带着垂直上升，到顶后卸料，再循环工作，实现连续提升输送。

斗式提升机是一种常用的物料输送设备，适用于多种类的物料的升降输送。斗式提升机按牵引件不同，可以分为环链型、板链型等，其中链斗式提升机算较常用的一种，它的优势：
  • 提升范围大（可从几米到几十米）。
  • 输送能力强。
  • 使用寿命长。
  • 能处理多种散状物料，比如矿石、煤、水泥、熟料、粮食、化肥等。

斗式提升机的结构组成

以常见的NE型斗式提升机为例，它主要由四大部分组成：

运行部件
  • 由料斗 + 套筒滚子链条构成。
  • NE15、NE30 用单排链；NE50~NE800 用双排链，这样能承受更大负荷。
提升机机头（顶部）

包含：上部壳体、驱动链轮、驱动装置、出料装置、逆止器。
驱动装置 = 电机 + 减速机 + 联轴器 + 传动链条。
驱动平台上有检修架和栏杆，安全又方便维护。
驱动装置有左装 / 右装两种布置方式：
  1. 左装：站在喂料口正面看，驱动装置在机壳左边。
  2. 右装：同理，驱动装置在机壳右边。

提升机机座（底部）
  • 包含：下部壳体、张紧装置、改向链轮、进料口。
  • 张紧装置有三种形式：螺旋式、弹簧式、重锤式，用来保持链条合适松紧度。
壳体
包裹整个运行通道，防止粉尘外泄，保护内部部件。

斗式提升机的工作流程

  • 物料从低处通过振动喂料台进入料斗；
  • 牵引件带动料斗上升，到顶部后翻转卸料；
  • 空斗回到起点继续装料，循环往复。
  • 它的输送量可以通过调整运行速度来控制，提升高度也可以按需选择，方便灵活。

斗式提升机的优势特征

1、斗式提升机的结构简单，在使用过程中简单易用，操作方便，不需要过于繁琐的维护和维修。
2、斗式提升机的输送量大，能够高效率运输，节能降耗，提高物料运输的效率。
3、斗式提升机的占用空间相对较小，可以进行自由布局和灵活安装，节约场地空间。因此，斗式提升机不仅适用于固定场所，如工厂、仓库等，也可以适用于动态场所，如矿山、码头清运、建筑工地等需要临时升降物料的场所。
4、斗式提升机的运行较稳定，其运行过程中由于机身所表现出来的惯性较小，故其能量损失也较小，因此在运行及维护时表现的比较可靠和稳定。

总之，
