FC系列三、四通阀

三、四通阀



一、概述

该系列三、四通阀(又名分料器),是我厂根据市场需要,与有关设计院合作开发的系列产品,是物料输送系统中控制物料快速换向的理想设备,广泛应用于建材、冶金、矿山、轻工、粮食等行业固体颗粒和粉状物料输送。

二、结构特点

该阀采用优质钢板焊接而成,根据不同的需要配置不同的执行机构,具有轻巧耐磨,开位指示明确,切换方便,操作灵活等特点。

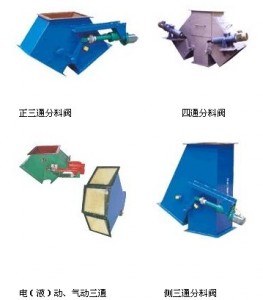

Ⅰ型为侧三通溜子,Ⅱ型为正三通溜子,Ⅲ型为四通溜子。其驱动方式分为:S手动,

D电动,Z自动,Q气动,Y电液动。

三、工作原理

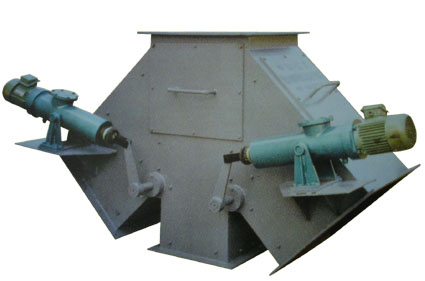

本阀主要由阀体、阀轴、阀板、曲柄机构、电动推杆(电液动推杆或手动机构)等组成。工作时电、液动推杆的直线往复运动,(手动由外力)通过曲柄带动阀轴、阀板作一定角度的摆动,从而达到控制物料流向,分送物料之目的。

四、性能参数

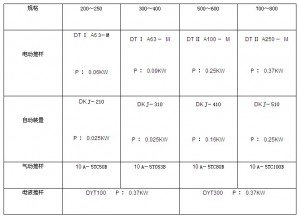

五、传动装置参数
