屋顶离心通风机

一、风机的用途及使用条件

(―)普通离心式屋顶通风机WT4-85-11系列
1. 工厂,产业用:工厂厂房、仓库、畜牧场等。
2. 建筑物和公共住宅:高层建筑物和一般建筑物的局部换气。
3. 种公共场所:学校、医院、实验室、体育馆、电影院、旅馆等,通风换气。
4. 适用条件:
使用时的周围空气条件:
含尘量和其它固体杂质含量         温度          噪声指标
           <150mg/m³                      <80℃          ≤55dB(A)

(二)低噪声离心式屋顶通风机DW3-88-11、DW4-75-11系列
1.各种公共设施的局部换气:纪念馆、博物馆、宾馆、饭店、学校、体育馆、医院、办
2. 建筑物和公共住宅:高层建筑,一般建筑物的局部换气《>
3. 适用条件:
使用时的周围空气条件:
含尘量和其它固体杂质含量         温度          噪声指标
           <150mg/m³                      <80℃          ≤55dB(A)

二、结构、设计特点及安装尺寸示意图

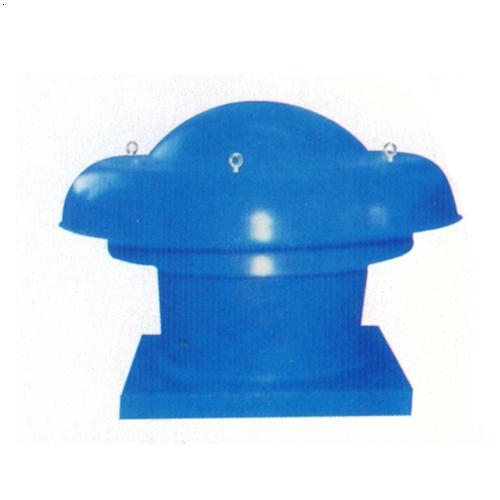

DW3-88-11、DW4-75-11系列低噪声屋顶通风机
1.构设计特点:
该系列屋顶通风机选配YDW系列三项异步低噪声外转子电机, 额定电压为380伏。其噪声低运转可靠(通过调压器调整电压的高低来改变电机 转速)。性能调节范围大,结构紧凑。外壳采用玻璃钢材料具有重量轻,造型美观, 经济耐用,维修方便等特点。

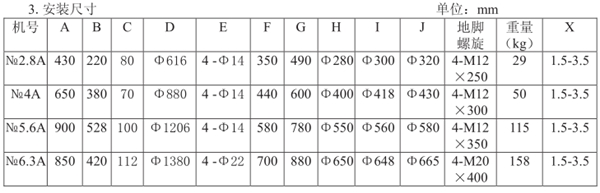

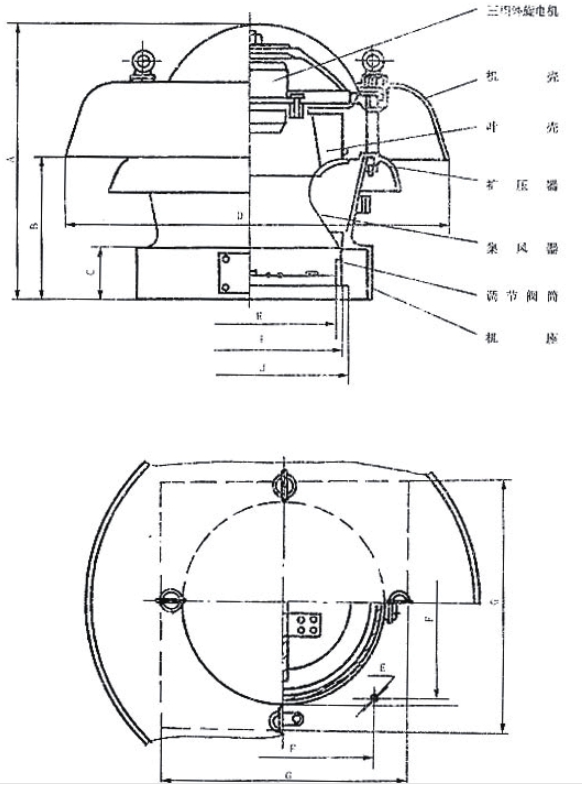

2.安装尺寸示意图

 离心式屋顶离心通风机

离心式屋顶离心通风机

(二)WT4-85-11系列屋顶离心通风机

结构设计特点:该系列通风机具有流量大、静压高采用Y系列三相电机,电压380伏。机壳采用玻璃钢材料,质量较轻,外形美观维护方便等特点。

三、WT、DW系列屋顶通风机安装说明
1.必须垂直安装、不得倾斜、否则将影响叶轮运转或加大噪声。
2.安装前应先在屋顶做好基础,按机座螺孔埋入螺栓。
3.安装时,应先在机座下部基础上边加装厚度6毫米橡胶络。在机座上边螺栓上 加平光垫_和橡胶垫,以免渗水和损坏玻璃钢机座螺孔或松动。
4.安装后用手转动叶轮,检查叶轮与集风器有无碰撞,检查叶轮旋转方向是否正确,在确定叶轮与集风器轴向,径向间隙Q、X已调整适当后,紧固螺检然后点动开关试车。
