曲管压力平衡型膨胀节

曲管压力平衡型膨胀节

曲管压力平衡型膨胀节

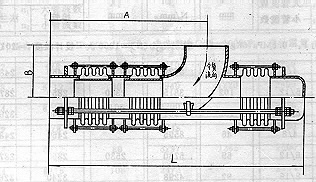

一.结构简图


曲管压力平衡型膨胀节

二、产品代号标注:


曲管压力平衡型膨胀节SGE ·QPH (SK)·Pd / DN×(nt+np)-J(F)

SGE:本公司膨胀节代号;QPH:曲管压力平衡型;SK:S双层 K铠装环(结构型式);

Pd:设计压力(kgf/cm2);DN:公称通径(mm);

(nt+np):波数(nt通道端波数和 np平衡端波数);J(F):联接型式(J接管,F法兰)
三、产品结构特点:

此类膨胀节的前部(通道端)有两个工作波纹管,可以吸收来自弯管段产生的横向位移;后部(平衡端)有一个平衡波纹管,它可以吸收来自直管段的轴向位移.当弯管段产生横向位移时,大拉杆上球螺母绕球面垫圈转动,同时大拉杆承受内压的推力,因此该膨胀节常用于泵、罐、压缩机、汽轮机出口处,以减少对上述设备的作用力。 四、安装使用注意事项:

1.内衬筒方向应与介质流向一致(膨胀节上有流向标志);
2.现场安装完后,须拆除小拉杆;
3.为了减少支座受力,产品在安装时可进行”预变形”.轴向即可预拉或预压;横向即进行冷紧,冷紧是取实际补偿量的一半即1/2Y,在横向变形的反方向进行冷紧。

公称

通径

DN

mm

通道端波数

nt

平衡端波数

np

补偿量 mm

轴向单波刚度

Kx0

N/mm

横向总刚度

Ky

N/mm

尺寸 mm

产品长度L mm

产品

类型

轴向

X0

横向

Y0

A

B

联接型式

接管J

法兰F

设计压力Pd=0.2Mpa(2kgf/cm2)疲劳寿命N=105次 设计温度 t=20℃ 工作温度≤150℃

1000

8

(4+4)

6

30

30

1393

71

3090

1020

4790

4802

QPHS

1100

1490

91

3190

1120

4965

4977

1200

1594

114

3290

1220

5140

5152

1300

1700

142

3390

1320

5315

5327

1400

10(5+5)

7

1807

101

3780

1420

5870

5882

1500

1590

102

3880

1520

6045

6057

1600

1682

94

4180

1620

6436

6448

1700

1774

111

4340

1720

6761

6773

1800

1867

130

4440

1820

6936

6948

1900

1960

151

4540

1920

7111

7123

2000

2858

243

4640

2020

7286

7298

设计压力Pd=0.6Mpa(6kgf/cm2)疲劳寿命N=105次 设计温度 t=20℃ 工作温度≤150℃

700

8

(4+4)

6

20

20

2651

154

2288

700

3765

3777

QPHSK

800

2811

208

2388

800

3940

3952

900

2974

176

2688

900

4315

4327

1000

10(5+5)

7

30

30

4106

236

2890

1000

4702

4714

1100

4382

211

3198

1100

5085

5097

1200

4680

265

3298

1200

5260

5272

1300

4985

242

3648

1300

5735

5747

1400

4021

226

3748

1400

5910

5922

1500

4261

209

4048

1500

6295

6307
