一、概述

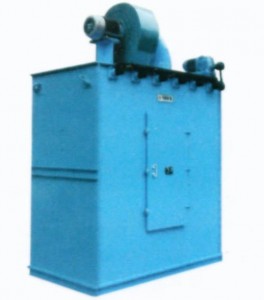

UF单机袋收尘器是消化吸收美国富乐公司技术的基础上,经改进设计而成的一种小型袋式收尘器。这种收尘器于国内其它单机收尘器相经,其特点是震打清灰摇摆装置清灰能力较强,在入口浓度较大,达100g/Nm3时,出门排放浓度100g/Nm3,除尘效率可达99.9%,具有经济实用、结构紧凑、安装容易、维护方便等特点,主要用于各种库顶、库底、仓顶及各种输送设备等局部排放点和扬尘点的除尘净化。同时也适用其他行业的局部扬尘点的除尘。
该收尘器设计有多种形式,既可单机使用,又可多机组合,大风量、小风量皆可选用。多机组合时,也可用于小型球磨机、破碎机等连续工作点作为收尘设备。结构紧凑、体积小,高度低,可适于厂房内及设备上安装,也可室外安装。本厂还可提供耐腐蚀和耐高温的结构,适应不同用户需要。



二、结构特点

本单机袋收尘器由如下各部件成:
1、滤箱:包括壳体、花板、内滤式滤袋、挂袋钩和检修门。
2、震打清灰摇摆装置:包括摇摆电机、连杆结构和摇、摆轴等。
3、风机部分:包括抽风机及皮带传动装置、电机、出风管。
4、进风及排灰部件:按安装型式分为三种:
A型:在滤箱下部接灰斗和卸灰阀,并设有支柱。进风口设在灰斗上部。
B型:在滤箱下部敞开,作为进风口中,又是排风口,花板旁设法兰。
C型:滤箱下部设有储灰箱,灰箱上部设进风口。



三、工作原理

1、过滤工况:含尘气体由进风口进入灰斗(A型)或灰箱(C型)或直接通过花板孔(B型)不同方式进入滤袋,粗颗粒由于重力作用和惰性沉降于灰斗、灰箱、仓内,细小粉尘被滤袋阻留于袋壁,净气通过滤袋流向出风管,被抽风机抽出排入大气。
2、清灰工况:随着过滤工况的进行,阻留于滤袋内表面的粉尘逐渐增加,气流通过的阻力也逐渐增加。当达到一定阻力值时(如1500Pa),需定期清灰,以使收尘器连续工作。具体清灰时根据需要,可以手动或自动控制,首先关闭抽风机,再开启震打清灰摇摆装置震击滤袋进行清灰,震落袋内粉尘。当阻力下降到一定值(如1000Pa)时,由手动或自动停止清灰,重新启动抽风机。除尘器又进入过滤状态,如此循环。



四、UF型单机袋收尘器主要技术参数及说明

规格:该单机收尘器有2、3、4、5、6、7六个规格。
安装型式:其中2、3、4每种有A型、B型、C型三种安装型式;5、6、7每种有A型、B型两种安装型式。
如需要连续运转,可采用多机组合型式。
详细技术性能参见表1



五、供货说明

1、单机袋收尘器出厂前,已将风机、电机、减速机、摇动机构、灰斗、卸灰阀及支架组装好,现场只须就位即可。
2、对于比较大的规格,或有特殊要求时,可以箱体、灰斗、支承架等部件提供给用户,在现场装配。
3、供货时,会同时提供必要的技术说明、装配图、易损件图及部分配套件。

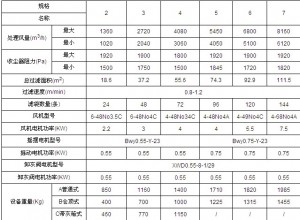

六、UF单机袋收尘器技术性能表
