水泥熟料散装机(库底、库侧)

一、技术性能:

装卸能力:  200~300  伸缩装置升降速度:  8.6m/min

伸缩装置下降行程:3000mm 收尘通风量:每个收尘口为3000m3/h

卷扬机电动机型号:  CD-2T 功率: 3kw

料位计型式: FTM30固体音叉限位开关

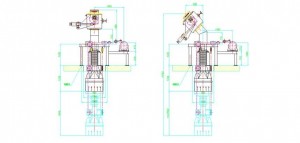

二、结构概述及工作原理:

水泥熟料汽车散装机分为库侧熟料汽车散装机和库底熟料汽车散装机。

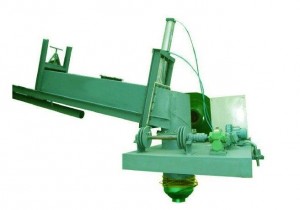

散装机用于把水泥熟料从熟料库底装卸到汽车散装机上,装料过程完全是自动化操作,工作效率高,收尘效果好,装料时消除扬尘污染。本机主要由棒闸、电动扇形阀、下料溜子、机架、卷扬机、收尘软管、料位计及伸缩装置等组成。

棒闸主要用于调整喂料量和设备维修,电动扇形阀将熟料从料仓喂入下料溜子,并且在电动扇形阀法兰和下料溜子法兰上装有密封板,机架起支撑作用,下料溜子和伸缩装置的全部重量都作用在机架上。卷扬机主要控制伸缩装置的升降,卷扬机上布置有3个行程序开关撞块,三个行程开关分别控制卷筒的下转、自锁(断电)、反转三种工作状态,伸缩装置是由套筒和防尘罩、密封板组成的,非工作状态时套筒重迭在一起;伸缩装置下降到极低位置时的状态,也就是工作状态。后1个套筒与防尘罩用螺栓联接在一起,防尘罩与密封板之间用螺栓固定,在防尘罩上设有收尘管与收尘软管相连接,在连接处用管箍固定。
