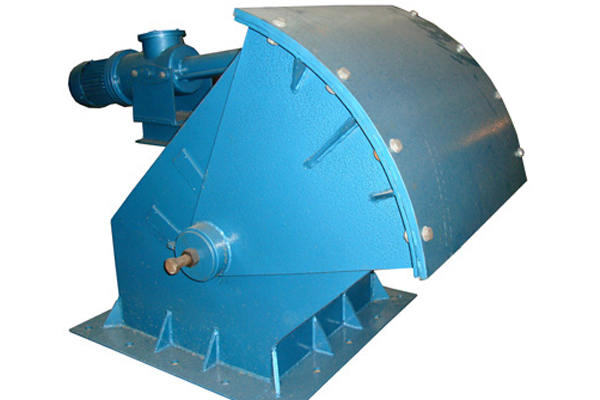

扇形阀门采用优质钢板焊接而成,能满足在温度高、腐蚀性强的介质的运行的工艺要求。扇形闸门由本体、扇形闸板、轴、密封副、执行机构等部件构成。手动或执行机构推动摇杆使扇形闸板沿轴心旋转开启,物料随即下落。待接料装置满载后再推动摇杆使扇形闸板复位,关闭截断下落的物料。
扇形阀门具有开启灵活、卸料彻底、结构简单、无卡阻、使用寿命长等特点。配有传动定位装置,可随时根据工况需要确定闸门的开启角度,调节物料流量。
扇形阀门运行平稳、故障率低,可以快速切断料流,也可直接将电液推杆固定在闸门本体上,避免了用户在现场定位的烦恼,安装简便,运行稳定可靠。
关于扇形闸门的使用说明如下:
1、安装时请注意闸门本体上标明介质流向,两法兰连接时必需加密封垫片,然后均匀锁紧螺栓。
2、运行时请辨清扇形闸板开关方向。执行机构请正确接线。
3、若长期存放应使设备处于关闭状态,各传动部位加润滑油,不允许露天存放或堆置。
扇形阀门适用于无粘度的固体粉料及小于Φ30mm颗粒料、晶体料的输送。 广泛应用于建材、冶金、矿山、化工、电力等行业,是各类落料系统的控制装置。
